学会看安全用电标志安全用电标志是用来提醒人们关于安全使用电能的各种警示标志，包括工作场所、家庭和公共场所等地方。
一、禁止标志1. 禁止触碰这个标志通常用于提醒人们不要触碰电线、电源插座或其他电器设备，并告诉我们要保持距离和警惕。
2. 禁止拆卸这个标志告诉人们不要随意打开电力设备或线路，以免造成电击或火灾等危险。
3. 禁止使用水冲洗这个标志用于提醒人们不要使用水直接冲洗电器设备，以防止电击事故发生。
4. 禁止使用易燃物品这个标志告诉人们不要在电力设备附近存放易燃物品，以避免火灾和爆炸危险。
5. 禁止空载运行这个标志用于提醒人们不要让电机长时间无负荷运行，以防止损坏设备。
二、警告标志1. 高压警告这个标志表示附近有高压电线或设备，提醒人们要谨慎操作，避免接触高压电。
2. 感应警告这个标志通常用于提醒人们附近有电磁场辐射，需要保持安全距离，以防止对人体产生不良影响。
4. 火灾危险这个标志提醒人们附近有火灾危险，需要提高警惕并采取相应的防火措施。
5. 过载警告这个标志用于提醒人们不要过度负荷使用电力设备，以免造成设备损坏或火灾等危险。
三、指示标志1. 急停开关这个标志用于标识电气设备上的急停开关，以便在紧急情况下能够快速停止设备的运行。
2. 复位开关这个标志用于标识电气设备上的复位开关，以便在故障排除后重新启动设备。
3. 熔断器这个标志用于标识电气设备上的熔断器，以便在需要时能够快速切断电流。
4. 隔离开关这个标志用于标识电气设备上的隔离开关，以便在维修和检修时能够安全隔离电源。
5. 防护接地这个标志表示电气设备已经接地并采取了防护措施，提醒人们设备正常、安全使用。
通过学会这些标志，我们可以更好地了解电器设备的安全使用方法，提高对电力安全的认知。
学会看安全用电标志模版安全用电标志是指在电气设备及相关设施中，为了确保安全使用电力、预防电力事故的发生，设置的一种视觉提示和警示标志。
通过学习和掌握安全用电标志模板，可以帮助人们更好地理解和遵守相关安全规定，提高电力安全意识和应急处理能力。
一、高压电标志模板1.高压危险标志模板【图示】⚠️高压电标志【文字说明】该标志表示危险高压区域，禁止非授权人员靠近或触碰高压设施。
2.高压警告指示标志模板【图示】⚠️高压警告标志【文字说明】该标志表示警示人们注意高压设备的存在，提醒谨慎操作。
二、禁止标志模板1.禁止触碰标志模板【图示】 禁止触碰标志【文字说明】该标志表示禁止触碰高压电设备，以免发生触电事故。
2.禁止靠近标志模板【图示】 禁止靠近标志【文字说明】该标志表示禁止非授权人员靠近高压电设备，以确保安全。
【模板说明】该标志采用红底白字，中间为禁止符号和人物符号，表示禁止靠近。
三、警示标志模板1.警示标志模板【图示】⚠️警示标志【文字说明】该标志表示警示潮湿环境，防止触电事故的发生。
【模板说明】该标志采用黄底黑字，中间为感叹号符号和水滴符号，表示警示潮湿环境。
该标志用于提醒人们在潮湿环境下注意电力设备的安全使用，避免触电事故的发生。
2.警示非授权人员标志模板【图示】⚠️警示非授权人员标志【文字说明】该标志表示非授权人员禁止进入高压区域。
【模板说明】该标志采用黄底黑字，中间为非授权人员符号和闪电符号，表示警示非授权人员。
采用国网标准禁止类种类丁：标志牌高200mm宽160mm，图案尺寸详见国网标准。
禁止标志（圆形边框）衬底色为白色， 带斜杠的圆边框为红色， 标志符号为黑色，下方是文字辅助标志（矩形边框），为红底白字、 黑体字，字号根据标志牌尺寸、 字数调整。
采用国网标准禁止类种类丁：标志牌高200mm宽160mm，图案尺寸详见国网标准。
禁止标志（圆形边框）衬底色为白色， 带斜杠的圆边框为红色， 标志符号为黑色，下方是文字辅助标志（矩形边框），为红底白字、 黑体字，字号根据标志牌尺寸、 字数调整。
采用国网标准禁止类种类丁：标志牌高200mm宽160mm，图案尺寸详见国网标准。
基本型式是一正方形衬底牌和相应文字，四周间隙相等衬底色为绿色，标志符号为白色，文字为黑色（白色） 黑体字， 字号根据标志牌尺寸、 字数调整。
采用国网标准消防组合标志牌种类乙高300mm宽350mm，图案尺寸详见国网标准。
采用国网标准指令类种类丙：标志牌高300mm宽240mm，图案尺寸详见国网标准。
指令标志（圆形边框）衬底色为白色，圆形边框底色为蓝色，标志符号为白色，下方是文字辅助标志（矩形边框）为蓝底白字、 黑体字，字号根据标志牌尺寸、 字数调整。
炸危险环境电力装置的安全标志及符号简介在危险环境中进行电力工作时，标示和警示往往是最有效的安全措施之一。
特别是在化学厂、石油厂、粉尘、气体及其它爆炸性环境下的电力设备，及时的标识和符号可以避免许多的伤害和损失。
一、安全标志1.禁止标志禁止标志是用于表示某些危险活动是不允许的或被禁止的标志，主要用于蓄电池、防护栏杆、绝缘导线等电力装置。
2.警告标志警告标志是用于表示某些活动可能会导致人员受伤、某些财产受损、设备受损或死亡的标志。
常见的标志有以下三种：（1）黄色等腰三角形上面带有黑色图案，表示该活动存在危险。
二、安全符号1.高压安全符号高压安全符号主要用于表示高压电力装置中的危险。
常见的符号有以下三种：（1）高压禁止标志，用于表示高压区域禁止进入，圆圈内带“X”，底色为红色。
（2）高压指示标志，用于表示高压区域必须采取特定的措施，圆圈内带“!”，底色为黄色。
（3）高压警告标志，用于表示高压区域可能会造成危险，圆圈内带闪电状图案，底色为红色。
常见的符号有以下两种：（1）接地符号，用于表示电力装置需要实现接地保护，为无色矩形。
（2）接地开关符号，用于表示接地开关的位置，为无色矩形上方有一个“T”。
架空输电线路设备、禁止、警示及提示等标识牌制作与安装（国网）5.5.1 制作要求禁止标识牌示例29810预制标识牌、钢管支座标识牌、玻璃钢标识牌各部分参考尺寸如下表。
预制标识牌、钢管支座标识牌、玻璃钢标识牌文字可根据实际情况采用适宜内容，如：禁止在高压线附近放风筝、禁止在高压线禁止攀登高压危险每基杆塔至少配置一块。
禁止在保护区内建房线路附近存在施工建房风险的地段，应根据现场实际在邻近杆塔或保护区配置“禁止在保护区内建房”的禁止标识。
(公众号：输配电线路)禁止在保护区内植树线路附近可能种植树木、竹子等高杆植物的区域，应在杆塔及线路保护区内配置“禁止在保护区内植树”的禁止标识。
禁止堆放杂物线路杆塔附近及保护区内有堆积杂物、砂石、垃圾风险的区域，应根据实际情况在线路保护区或邻近杆塔上配置“禁止堆放杂物”的禁止标识。
(微信号：shudianxianlu)禁止取土线路杆塔及拉线附近存在取土风险的地段，应根据现场实际在邻近杆塔或保护区配置“禁止取土”的禁止标识。
禁止在高压线下钓鱼线路跨越鱼塘、河流、湖泊等存在钓鱼风险的区域，应在鱼塘、河流、湖泊附近或邻近杆塔上配置“禁止在高压线下钓鱼”的禁止标识。
禁止在高压线附近放风筝线m内有广场、公园等存在放风筝风险的区域，应在广场、公园或邻近杆塔上配置“禁止高压线附近放风筝”的禁止标识。
禁止在线路附近爆破线m内有石场、矿区，存在采矿炸石等风险的区域，应在石场、矿区或邻近杆塔配置“禁止在线路附近爆破”的禁止标识。
以上各种标志牌制作要求符合GB2894-2008《安全标志及其使用导则》规范，并按照文字辅助标志的制作要求制作横写文字辅助标志。

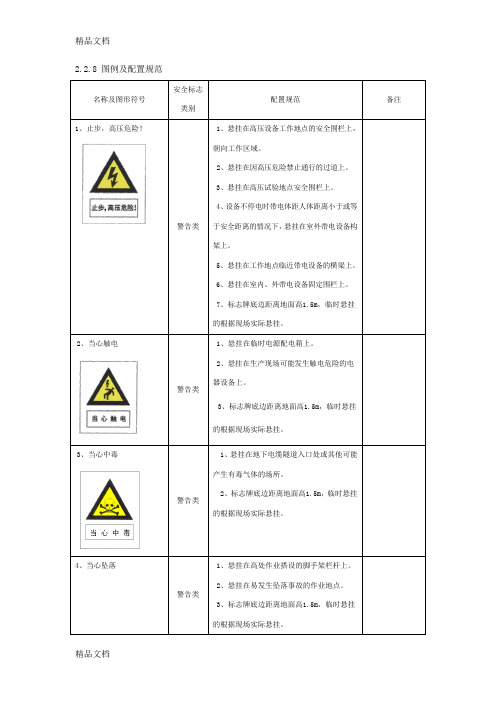

2.2.8 图例及配置规范3、当心中毒4、当心坠落6、当心坑洞7、当心机械伤人8、当心扎脚9、当心弧光2.2.9 应用图例图例1 图例22.3 指令标志2.3.1 指令标志含义是强制人们必须做出某种动作或采取防范措施的图形标志。
2.3.2 指令标志的基本形式是一长方形衬底牌，上方是圆形指令标志，下方为矩形补充标志，图形上、中、下间隙，左、右间隙相等。
2.3.3 指令标志长方形衬底为白色，圆形衬底为蓝色，符号标志为白色，矩形补充标志为黑色框和黑色字符，字为黑体，字号根据标志牌尺寸、字数适当调整。
2.3.5 指令标志牌的参数单位：mm2.3．6 指令标志牌的制图标准2.3.7 指令标志牌的标准色标志牌色彩图例标准色蓝色(BLUE)C100MOYOK02.3.8 图例及配置规范2、必须系安全带4、必须戴防护帽5、必须通风、配戴防护手套7、必须戴防毒面具工艺及安装要求1、工艺要求工艺一：双膜反光标志牌2.3.9 应用图例图例1 图例22.4 提示标志2.4.1 提示标志的含义是向人们提供某种信息(如标明安全设施或场所等)的图形标志。
2.4.2 提示标志的基本形式是正方形衬底牌，内为圆形提示标志，四周间隙相等。
指用于传达电力安全信息、警告、提示和指引的标识，包括 禁止标识、警告标识、指令标识和指示标识等。
供电安全标志的起源可以追溯到20世纪初，当 时美国、英国和德国等国家开始采用电力安全 标志。
随着电力工业的发展，供电安全标识也不断演 变，逐渐形成了今天的标准化的电力安全标识 体系。
标志与标识的高度应适宜，以便人们能够迅速获取信息，避 免遮挡或模糊不清的情况。
对供电安全标志与标识进行定期检查，及时更 新或修复损坏、丢失的标志与标识，确保其完 好有效。
根据供电系统的变化及时更新供电安全标志与 标识，确保其与实际供电环境相一致，提高安 全可靠性。
该标识表示前方有高压危险，提醒人们立即停止前进并远离 该区域。它通常用于高压设备、电缆、变压器等附近区域或 设备上。
在电力系统中，该标识通常用于告知人们前方存在高压危险 ，提醒人们立即停止前进并远离该区域，以避免发生触电、 电击等危险。
该标识表示禁止使用烟火或明火，以避免引起火灾或爆炸。它通常用于存放 易燃物品的仓库、油罐区、化学品库等场所内。

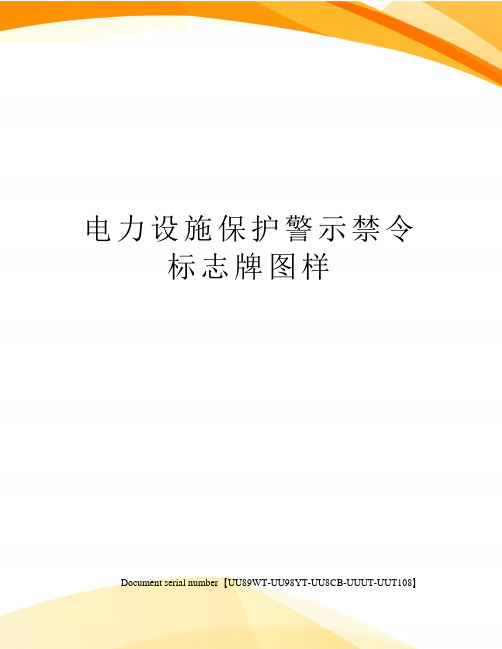

电力设施保护警示禁令标志牌图样Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】附件1：电力设施保护警示、禁令标志牌图样一、电力设施保护标志牌1、电力设施保护警示标志牌标志牌材质：采用专用粘贴式聚酯材料或铝制牌。
标志牌制作标准：高度300mm，宽度400mm，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面内容自定，线mm，内框线mm。
标志牌安装位置：A、铁塔安装在距离地面5米上方；B、水泥杆安装在距离地面3米上方；C、其他需要安装的位置。
标志牌粘贴要求：①横向贴于设施表面；②保证粘贴平整规范、无气泡、无褶皱；③确保粘贴面干燥、干净。
表A1-1 标识牌推荐参数 单位：mm 参数 A B A 1 B 1 C 数值（3）电力设施保护标志牌图例,见图A1-2。
A 1 A图A1-1电力设施保护标志牌制作标准湖南省电力设施保护标志警示标语产权单位名称联系电线 BC湖南省电力设施保护标志高压危险 禁止攀登湖南省电力公司2、发电厂、水电站大坝保护区域内的禁区标志牌。
标志牌制作标准：高度600mm，宽度800mm，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面内容自定，线mm，内框线mm。
标志牌安装位置：A、库区上游，距大坝300m处左右岸；B、电厂安装在距离厂门外侧，离地面1.5米上方；C、其他需要安装的位置。
标志牌粘贴要求：①横向贴于设备表面；②保证粘贴平整规范、无气泡、无褶皱；③确保粘贴面干燥、干净。
（1）标志牌制作标准，见图A2-1（2）发电厂禁区标志牌推荐参数见表A2-2。
2.1.2 禁止标志牌的基本形式是——长方形衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形补充标志，图形上、中、下间隙，左、右间隙相等。
2.1.3 禁止标志牌长方形衬底色为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底黑字、黑体字，字号根据标志牌尺寸、字数调整。
2.1.5 禁止标志牌的参数(α=45)A 单位：mmB 单位：mm2.1.6 禁止标志牌的制图标准（A）（B）2.1.7 禁止标志牌的标准色标志牌色彩图例(RED)CO Ml00 Y100 K0红色Array黑色(BLACK)CO MO YO Kl00 Array2.1.8 图例及配置规范禁止带火种、禁止吸烟、禁止攀登，高压危险！图例A图例A图例B、禁止使用无线通信、禁止跨越、禁止乘人、禁止戴手套、施工现场禁止通行、下有电缆禁止施工、高压危险严禁触摸2.1.9 应用图例图例1 图例2图例3 图例4图例52.2 警告标志2.2.1 警告标志含义是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。
2.2．2 警告标志牌的基本形式是一长方形衬底牌，上方是正三角形警告标志，下方为矩形补充标志，图形上、中、下间隙，左、右间隙相等。
2.2.3 警告标志牌长方形衬底为白色，正三角形及标志符号为黑色，衬底为黄色，矩形补充标志为黑框黑体字，字为黑色、白色衬底，字号根据标志牌尺寸、字数适当调整。
该标识牌应放置在相应的开关或断路器旁边，并在设备接地的状态下明显显示出来。
1-7禁止攀登高高压配电装置构架的爬梯上，变压器、电1-9压危险抗器等设备的爬梯上。
禁止开挖禁止开挖的地下电缆线下有电缆禁止在高跨越鱼塘线线下钓鱼线路保护区内杆塔、拉线附近适宜位置。
禁止取土1-12禁止在高压线附近放风经常有人放风筝的线 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注有可能发生触电危险的电气设备和2-6当心触电线路，如配电装置室、开关等处。
带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的止步高压危险2-18过道上，工作地点临近室外带电设备的安全围栏上等处。
表5 常用消防安全标志及设置规范备注设置范围和地点名称提醒标志示例序号．悬挂在灭火器灭火器箱的上方或放灭火器灭火器箱的通道上泡组灭火器灭火器器身上应标注“不适用于电标志5-4火”字样。
便于安全疏散的紧急出口处，与方向组合箭头结合设在通向紧急出口的通道、紧急出口5-8 标志楼梯口等处。
二、安全标志制作标准（二）线）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。
（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。
电力行业安全标识牌的样式以及尺寸表1：电力安全标示牌清单（变电站部分）电力安全标示牌制作标准图1：禁止类标示牌制作标准序号名称 A B A1 D(B1) D1 C α1 禁止合闸，有人工作！200 160 45 120 0.8D 0.08D 452 禁止合闸，线 禁止分闸！200 160 45 120 0.8D 0.08D 454 禁止攀登，高压危险!200 160 45 120 0.8D 0.08D 45500 400 112 300 0.8D 0.08D 45表2：禁止标示牌制图参数(单位：mm)序号名称式样尺寸（mm）颜色字样1 禁止合闸，有人工作！200160白底，红色圆形斜杠，黑色禁止标志符号黑字2 禁止合闸，线白底，红色圆形斜杠，黑色禁止标志符号黑字3 禁止分闸！200160白底，红色圆形斜杠，黑色禁止标志符号黑字4 禁止攀登，高压危险! 500400200160白底，红色圆形斜杠，黑色禁止标志符号黑字5 止步，高压危险！300240200160白底，黑色正三角形及标志符号，衬底为黄色黑字6 在此工作！250250衬底为绿色，中有直径200mm和65mm白圆圈黑字，写于白圆圈中7 从此上下！250250衬底为绿色，中有直径200mm白圆圈黑字，写于白圆圈中8 从此进出！250250衬底为绿色，中有直径200mm白圆圈黑体黑字，写于白圆圈中图2：禁止类标示牌的标准色图3：警告类标示牌制作标准序号名称 A B B1(A1) A2 C1 止步，高压危险！200 160 120 45 0.064A1300 240 180 67 0.064A1 表3：警告类标示牌制图参数(单位：mm)图4：警告类标示牌的标准色图例图5：提示类标示牌制作标准序名称 A D 号1 在此工作！250 2002 从此上下！250 2003 从此进出！250 200表4：提示标示牌制图参数(单位：mm)图6：提示类标示牌的标准色图7：禁止合闸有人工作图8：禁止合闸线：禁止攀登，高压危险！图11：止步，高压危险！图13：在此工作图14：从此进出图12：从此上下。
以上各种标志牌制作要求符合GB2894-2008《安全标志及其使用导则》规范，并按照文字辅助标志的制作要求制作横写文字辅助标志。
必须戴安全帽当心落水禁止戴手套禁止跨越施工现场禁止通行禁止游泳担心中毒未经许可不得入内当心落物必须戴防护手套必须戴防护眼镜小心火车当心坑洞注意通风必须戴防护帽
吃不消禁止合闸禁止穿化纤服装禁止穿带钉鞋当心爆炸高压危险禁止攀登高压电缆电力电缆
禁止攀登高压危险禁止合闸有人工作止步高压危险氢冷机组严禁烟火当心触电禁止带火种禁止吸烟禁止合闸线路有人工作必须系安全带禁止操作有人工作
附件1国家电网公司常用安全标志及设置规范一、安全标志2. 线 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1-1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。
1-9 禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。
1-10 禁止开挖下有电缆禁止开挖的地下电缆线 禁止在高压线下钓鱼跨越鱼塘线路下方的适宜位置。
1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标志牌制作标准：高度300mm，宽度400mm，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面容自定，线mm，框线mm。
标志牌制作标准：高度600mm，宽度800mm，底色为黄色，字体为黑体加粗，边框及字体颜色均为黑色，字体大小可根据版面容自定，线mm，框线mm。
标志牌制作标准：高度800mm，宽度1000mm，底色为黄色，字体为蓝体加粗，边框及字体颜色均为黑色，字体大小可根据版面容自定，线mm，框线mm。
高压线下，禁止栽种高杆植物；高压线下，禁止烧窑、烧荒；禁止向高压线、中国大唐集团分公司
